Il problema che si è posto è quello di avere uno strumento che mi consente di effettuare una misurazione del livello di un liquido all'interno di un serbatoio difficilmente ispezionabile. Nel caso specifico si tratta del serbatoio di accumulo dell'acqua calda dell'impianto solare fai da te

I kit in vendita per il controllo dei livelli dei liquidi all'interno dei serbatoi costano... così ne ho costruito uno di funzionale e economicissimo.... Sapendo che l'acqua di rubinetto è un (pessimo) conduttore elettrico non ho fatto altro che prendere un pezzo di plastica lungo 80cm come il serbatoio e largo pochi cm, mettere un conduttore in rame spellato per tutta la lunghezza del pezzo di plastica collegato al +12v della batteria e altri 4 fili spellati all'estremità inferiore posta a 4 diversi livelli (10, 30, 50 e 70cm). I 4 fili sono collegati ad un transistor, componente in grado di rilevare il flebile passaggio di corrente, eccitarsi, ed accendere il led ad esso collegato. Se l'acqua è a 40cm bagnerà il primo ed il secondo filo, e condurrà i +12v al primo e secondo transistor collegati al primo e secondo filo i quali accenderanno i led ad esso collegati. Per fare una cosa più precisa basta aumentare il numero dei fili, ma per quello che serve a me è più che sufficiente...

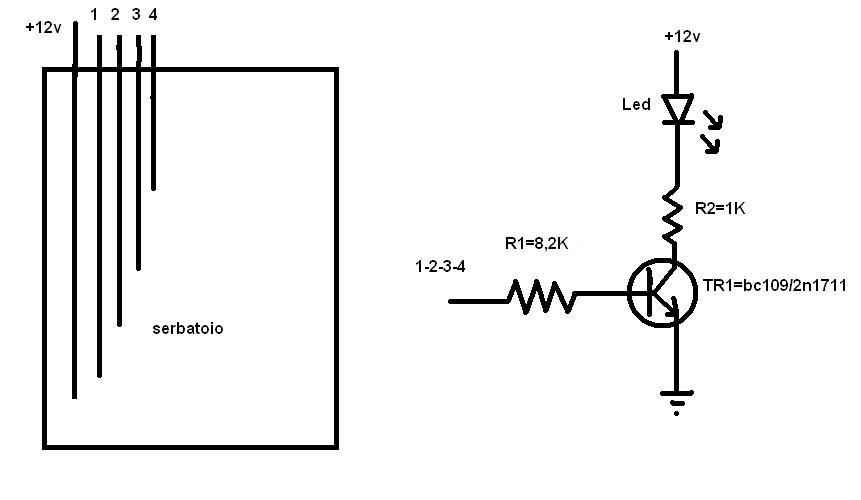

Schema elettrico:

Come detto, il circuito è semplicissimo... a sinistra il serbatoio con il filo a sinistra che è collegato al +12 e le 4 sonde poste a diversa altezza. Ogni sonda andrà collegata a un circuito come quello a fianco e quando l'acqua porta in conduzione il positivo tra sonda e cavo a sinistra la flebile corrente arriverà tramite la resistenza R1 alla base del transistor il quale consentirà il passaggio della corrente su R2 e led che si illuminerà.
